09.12.2020 | Consejos y trucos

Cartuchos de fuego central para el fusil Vetterli modelo 1869/1881

El fusil Vetterli de 1869 y sus posteriores desarrollos en el calibre 10,4 mm se diseñaron para utilizar munición de percusión anular de 38 mm de largo. Con 4 gramos de pólvora negra y una bala Minié de 20,14 gramos, alcanzaba una velocidad de salida de 435 m/seg.

Hoy en día, los cartuchos de percusión anular ya no están disponibles y, además, la recarga de este tipo de munición es prácticamente imposible. Por lo tanto, la mayoría de los usuarios del Vetterli lo convierten en un rifle de fuego central. Esta operación puede realizarse con facilidad, por ejemplo, retirando la pieza delantera ahorquillada del percutor de dos partes y soldando una aguja de 2 mm (que se pueda endurecer) de manera centrada en la parte trasera del percutor usando una soldadura fuerte. Posteriormente, debe realizarse una perforación central de 2,1 mm en el cabezal del cerrojo (imagen 1). Se trata de una operación que puede efectuarse de forma sencilla en un torno.

17647

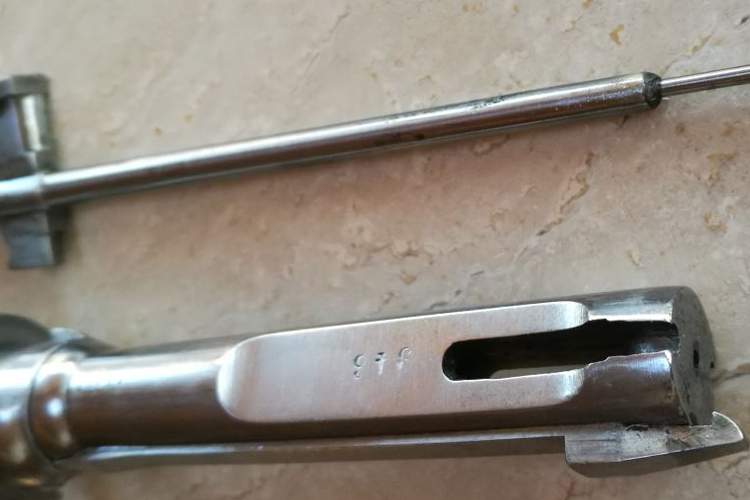

Imagen 1: Cabezal del cerrojo con una perforación central de 2,1 mm y percutor con aguja soldada de 2 mm (endurecida)

En cuanto a la munición: Las áreas del cuello y del culote de la vaina deben ajustarse en la mayor medida posible a las del cartucho original, que tiene un diámetro de 13,4 mm en el cuello y de aproximadamente 13,6 mm en el culote. El reborde tiene un diámetro de 15,8 mm. La longitud del cartucho es de 38 mm.

Para sustituir el cartucho puede utilizarse como base una vaina del calibre 50-110, que es ligeramente cónica y tiene un diámetro de 13,5 mm en la boca y de 13,8 mm en el culote (vainas fabricadas por Starline®). Sin embargo, su longitud (61 mm) resulta excesiva. Después de investigar en Internet, decidí emplear una longitud de vaina de 41 mm para el fusil Vetterli. Elegí una longitud de vaina 3 mm más larga que la original porque voy a utilizar balas de 15,3 g (235 grain) en lugar de balas de 20 g y la profundidad del ajuste de la bala de plomo en el cartucho debe ser similar. Además, dado que el cuello es más largo, espero que el sellado del cartucho proporcione un mejor rendimiento en el disparo.

En primer lugar, el cuello se acorta en el torno hasta los 42 mm (imagen 2) y el nuevo reborde se desbarba también en el torno. A continuación, se desbarba el interior del cuello torneado utilizando una herramienta de mano.

17648

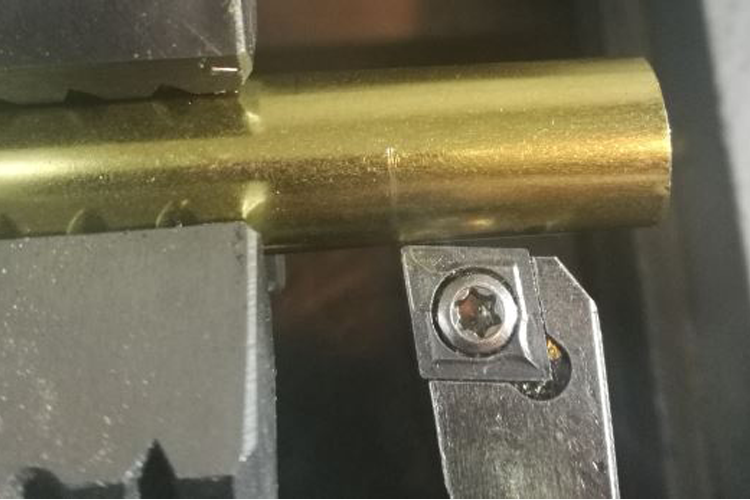

Imagen 2: Vaina antes de tornear y desbarbar

Para recalibrar las vainas, utilizo el kit de calibrado de dos matrices de Lee® Precision, 4275 Country Road U, Hartford, Wisconsin, USA. Es muy importante engrasar bien las vainas previamente desbarbadas con lubricante de calibrado. De nuevo, el lubricante de Lee® demostró ser el más eficaz (las pruebas realizadas con aceite mineral o con grasa MoS2 provocaron que el culote se desprendiera). He modificado la matriz de ajuste de la bala y crimpado sustituyendo la pieza interna de centrado de la bala por una pieza torneada de acero que dispone de una guía muy ajustada en la parte superior de la matriz y un tornillo de 4 mm en la parte superior que se inserta en un orificio de la cabeza de aluminio de la matriz. De esta forma se puede comprobar el proceso de ajuste de la bala y observar si pudiera quedar torcida (imagen 3).

17649

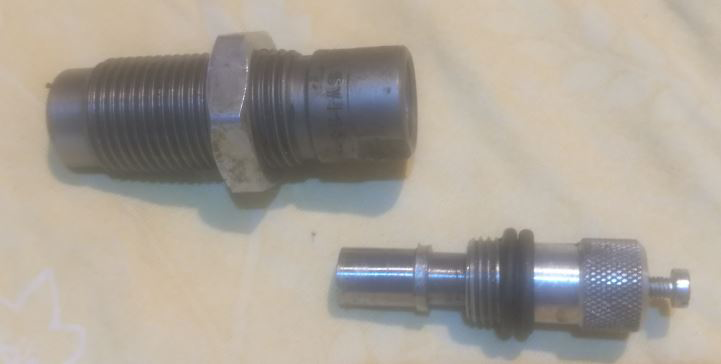

Imagen 3: Parte superior de la matriz de ajuste de la bala y crimpado modificada

A continuación, se acorta el cuello a la longitud adecuada utilizando un recortador de vainas, se desbarba por dentro y por fuera, y se añade una cápsula fulminante (imagen 4).

17650

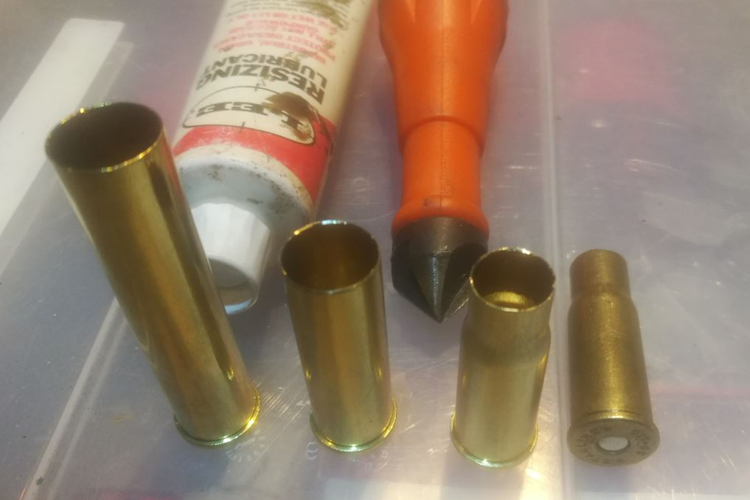

Imagen 4: Vaina original, vaina torneada y desbarbada, vaina desbarbada y calibrada a las medidas de Vetterli y vaina disparada/recalibrada alrededor de 10 veces con cápsula fulminante.

Para la carga, utilizo balas de plomo endurecido que fundo y calibro yo mismo (con una dureza de 10,4 BNH en la escala de Brinell) de 275 grain (15,3 gramos) con dos surcos de grasa. En cuanto a la pólvora, utilizo la RS36 de Reload Swiss. Con una carga de 24 grain (1,55 gramos) medí una velocidad de salida de 380 m/seg y con una carga de 26 grain (1,68 gramos) medí 440 m/seg. He utilizado las cápsulas fulminantes "large Rifle Primer" de RWS.

Las vainas no se llenan completamente con esta carga, por lo tanto, añado siempre en la carga una bola de algodón sin comprimir.

Como presión estimé unos cálculos similares a los de Dominik Antenen de aproximadamente 1.300 bar para 26 grain (1,68 gramos) de RS 36. Estas cifras se encuentran ligeramente por debajo de los 1.400 bar (20.000 psi) especificados para el rifle Vetterli utilizando pólvora negra.

En la imagen 5 se muestran las herramientas de recarga con pólvora RS36, cápsulas fulminantes, matriz de vainas, vainas originales, matriz de calibración de balas, vaina original, vaina Vetterli calibrada y cargada, turquesa hecha en casa y bola de algodón.

17651
Imagen 5: Herramientas de recarga con pólvora RS36, cápsula fulminante, matriz de vainas, matriz de calibración de balas, vaina original, vaina Vetterli calibrada y cargada, bala, turquesa fabricada por mí y bola de algodón.

Debo hacer constar que cada tirador es responsable de la carga de sus propios cartuchos y que no puedo hacerme responsable de los datos de carga y de los resultados aportados.

Un cordial saludo,
Dr. Ulrich Daum
